东风科尔专利产品——ML系列斜楔

点击次数:2693 次  更新时间:2021-05-31

    在高速冲压模具中,斜楔体积大,会影响冲压速度,也会影响模具结构设计;斜楔承载侧向力较弱,模具需要增加反侧,导致模具体积变大;滑块不能从后方取出,不便于维修;等等问题,给客户模具设计带来了麻烦,为解决这些问题,我们新开发了ML系列斜楔,以满足客户的使用。
ML系列斜楔特点
安装面大,外形尺寸小;

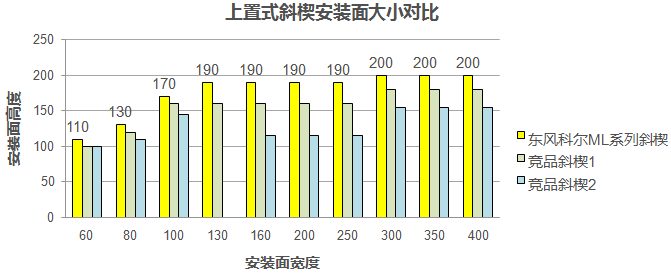

相同安装面宽度斜楔,安装面高度高于其它竞品斜楔,斜楔长度比其它斜楔短,为模具节省空间。

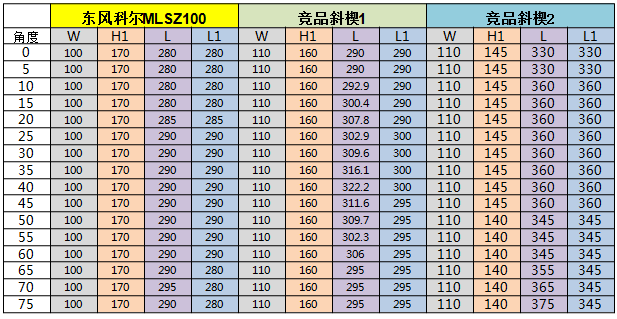

以安装面宽度100mm为例,斜楔体积均小于其他竞品斜楔。

W--斜楔最大宽度;H1--斜楔滑块高度;L--斜楔长度;L1--斜楔底座长度。
能承受更大的侧向力,提高斜楔的整体强度;

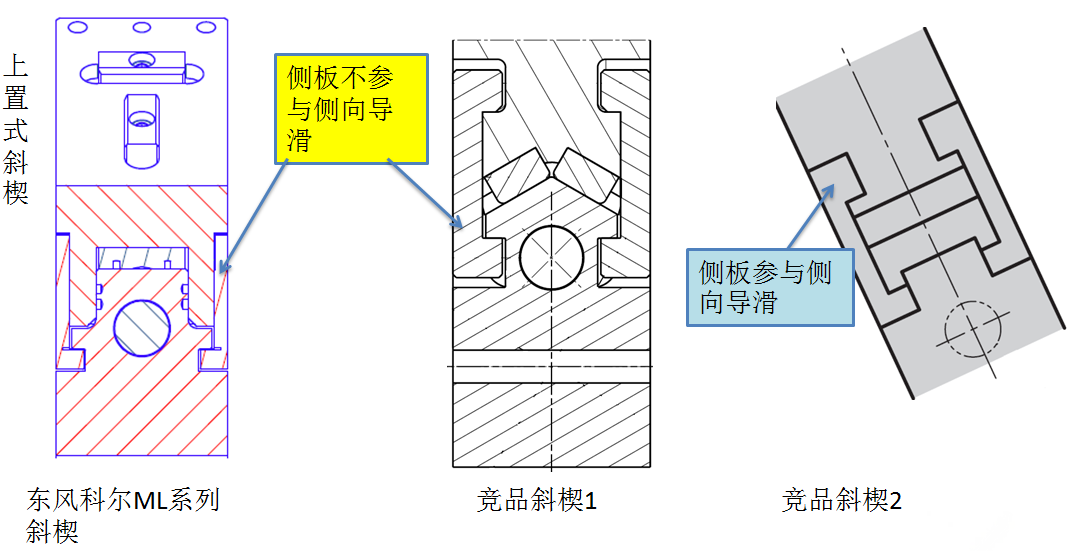

侧板不参与侧面导向,导滑长度更长,提高了斜楔承载侧向力的能力及整体强度。

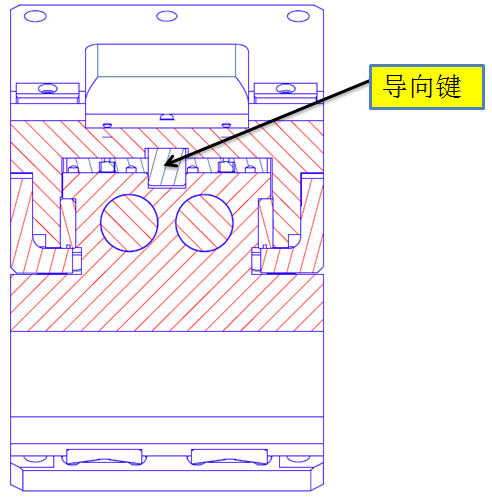

宽幅大于160mm的斜锲增加导向键,在冲剪高强度钢板的时候更有优势。

滑块可从后侧取出,便于维护和拆卸;

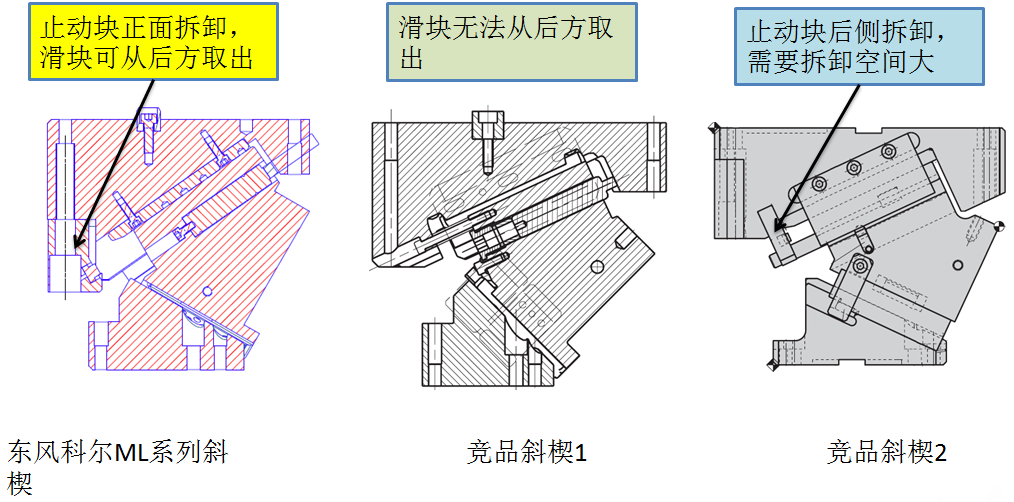

上置式斜锲有滑块止动装置,可从底座正面进行拆卸,尽量减少需要的拆卸空间,实现滑块从后侧取出。

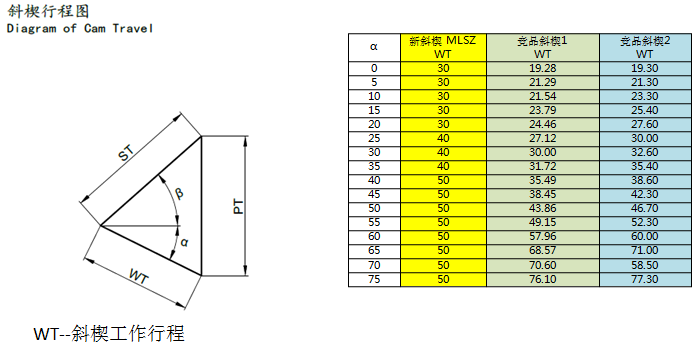

工作行程为整数,便于客户选型使用;

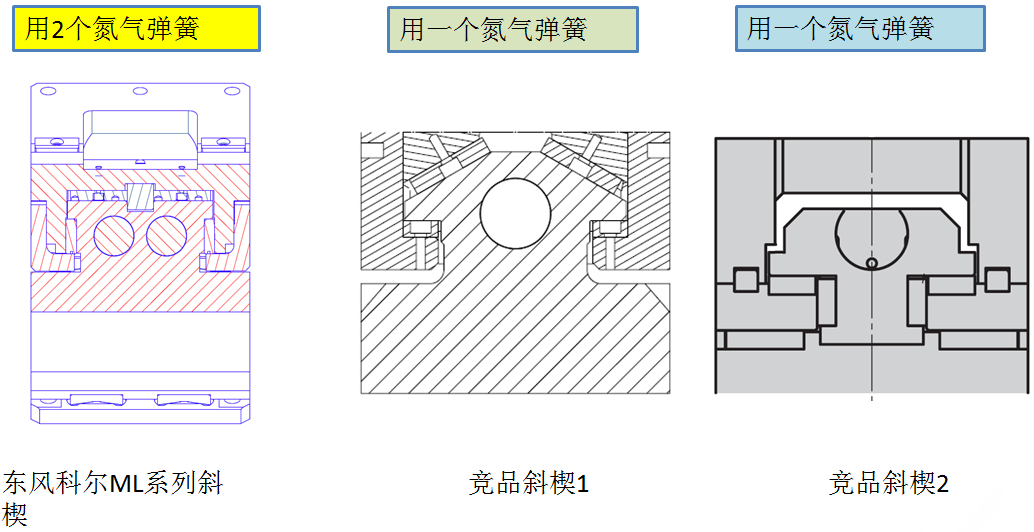

对称布置氮气弹簧,实现更稳定的受力;
200mm以上斜锲,采用两个对称布置,受力更平稳。

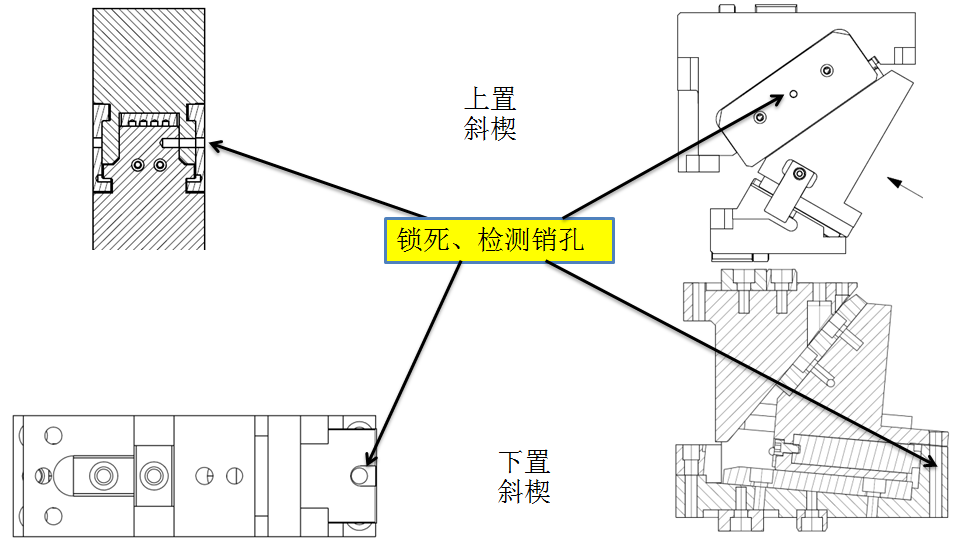

增加锁死、检测销孔,利于客户数控加工;
斜楔下死点侧销钉定位锁死滑块,兼具测量检验功能;

通过大量的客户需求调研和扎实的理论研究,结合新材料的应用,应用严谨的设计方法,完成了此款斜楔的设计开发。

ML系列斜楔选型及订购说明

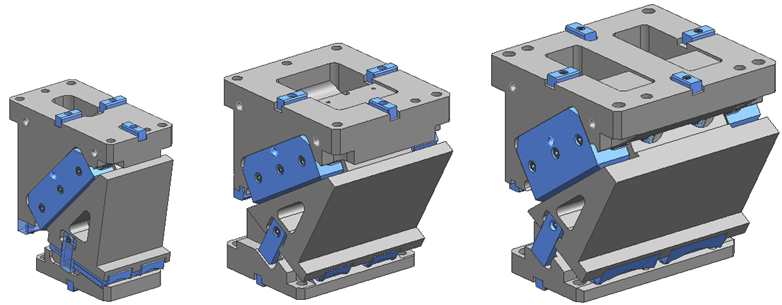

我司通过大量的客户需求调研、扎实的理论研究,结合新材料的应用和科学的参数化设计方法,完成了MLSZ系列160款吊楔和MLXZ系列100款平楔的设计开发。

产品选型及订购说明如下:


期待您的咨询和选用。

联系电话:027-84281894
联系邮箱:sale@dfmiem.com


(作者:武汉东风科尔模具标准件有限公司
